DELAM Test
Der DELAM Tester ermöglicht die rasche und automatische Kapazitätsmessung an Leiterplatten-Testcoupons. An speziell konstruierten Prüfcoupons kann der Kapazitätswert zwischen einzelnen Lagen und auch zwischen verschiedenen Herstellchargen verglichen werden. Daraus lassen sich Rückschlüsse über den physikalischen Lagenaufbau, die Materialeigenschaften und eventuelle Schädigungen durch Delamination ziehen.

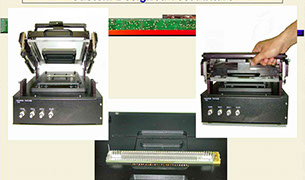

Testfixture für IST Coupon mit DELAM Teststrukturen

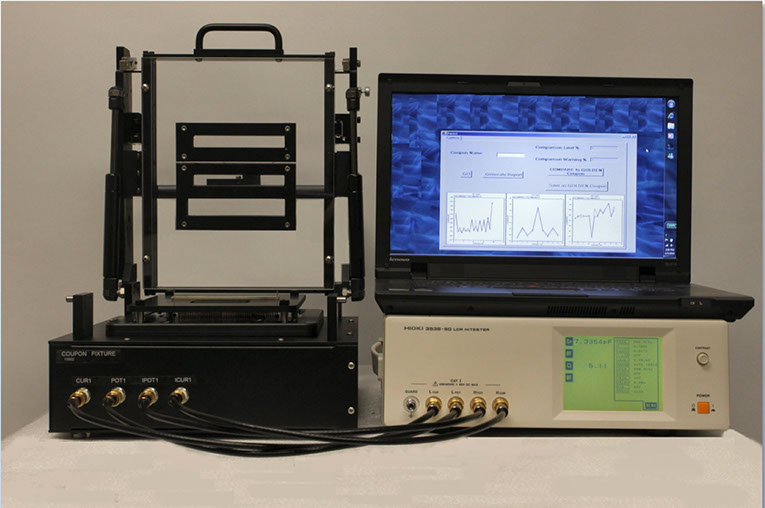

Testfixture und Kapazitätsmeßgerät

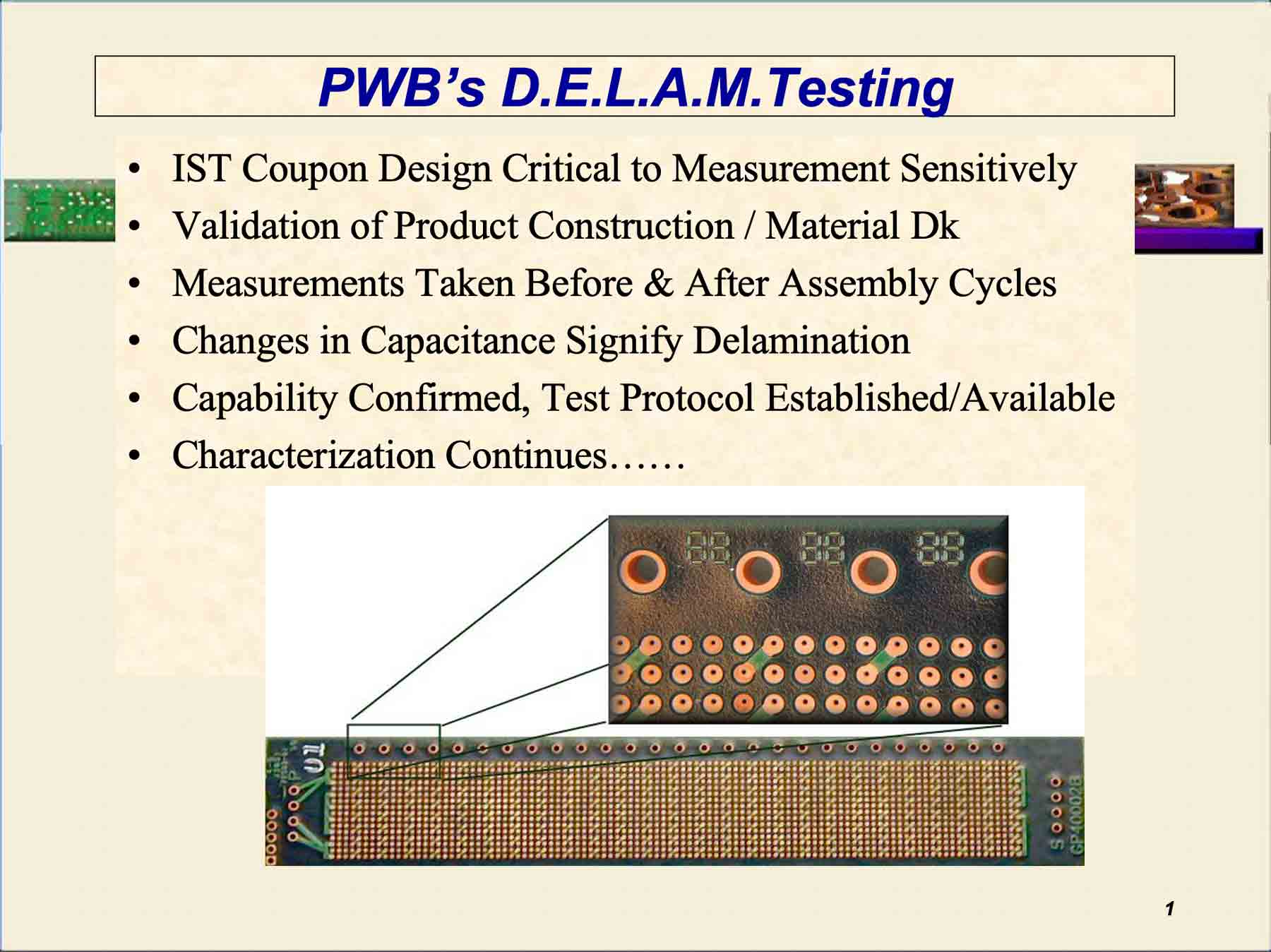

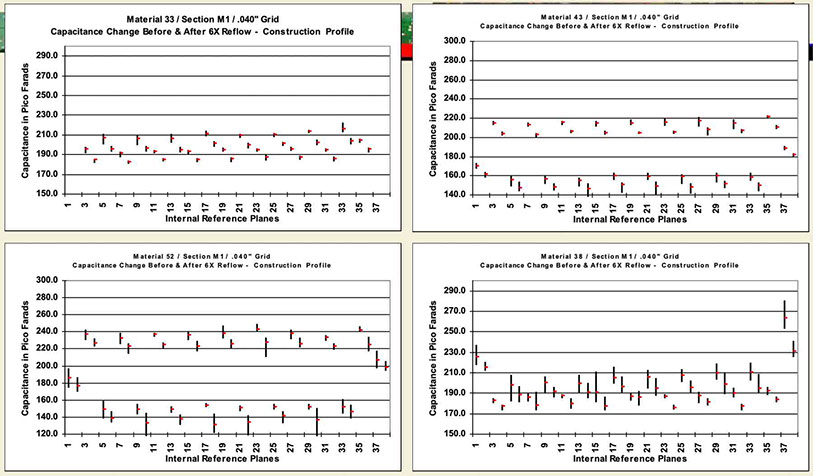

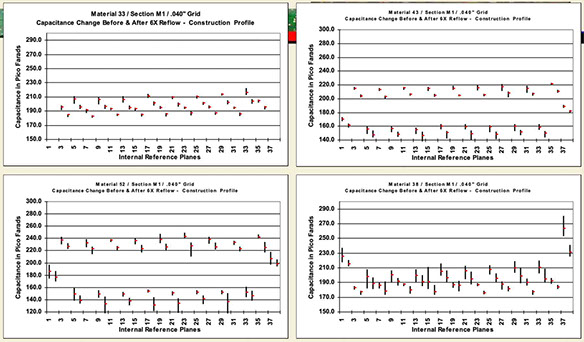

DELAM-Teststrukturen

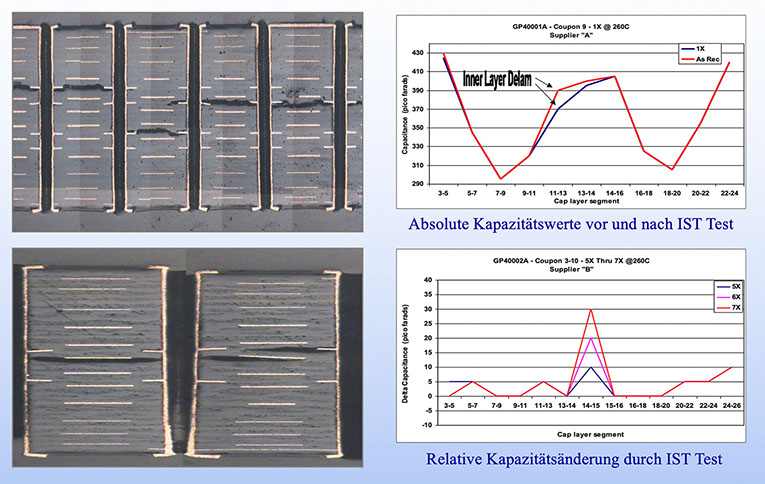

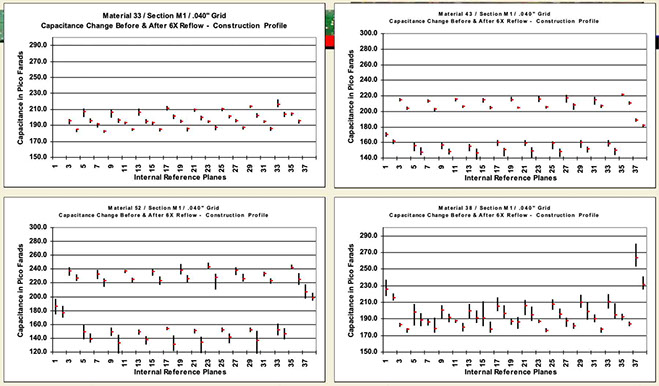

Schliffbilder von Delamination und resultierende Kapazitätsänderungen

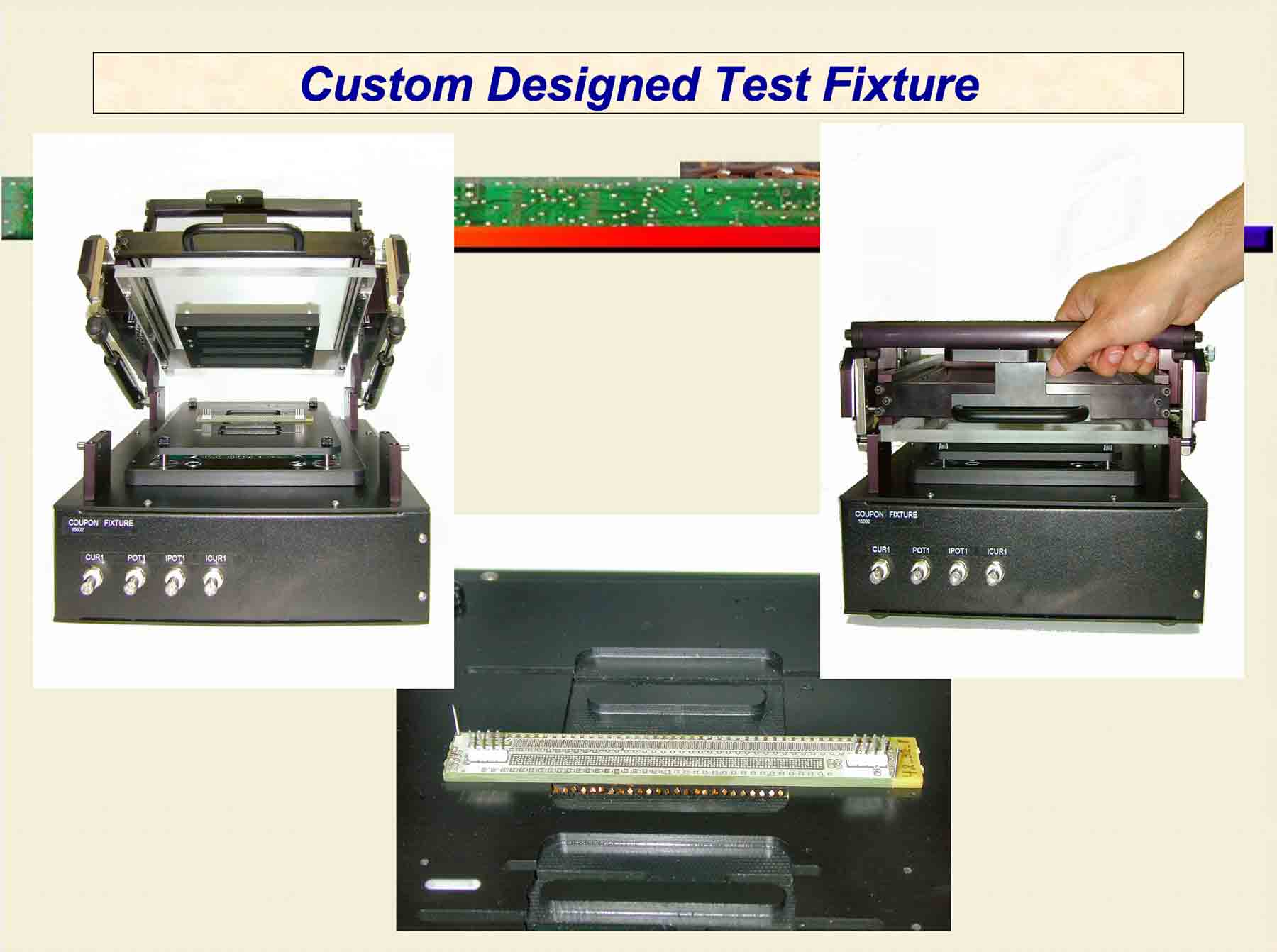

Testfixture für IST Coupon mit DELAM Teststrukturen
Der DELAM Tester wird vielfach in Verbindung mit dem IST Interconnect Stress Test eingesetzt, um Material-Delamination während der Preconditioning-Phase zu erfassen und Coupons rechtzeitig aus dem IST Test zu entfernen.
- DELAM überprüft auch die Korrektheit der Lagenaufbaukonstruktion, der Lagenabstände und der verwendeten Materialien. Konstante Andruckkraft durch Nadelbettadapter
- Automatische Report-Generierung mit aktuellen Kapazitätswerten.
- Dokumentation aller Lagen, welche über dem tolerierbaren Grenzwert liegen
- Prüft Multilayer mit bis zu 36 Lagen
- Echtzeit-Kapazitätsmessung mit grafischer Anzeige
- Grafische Überlagerung von Testergebnissen
