RITS 880

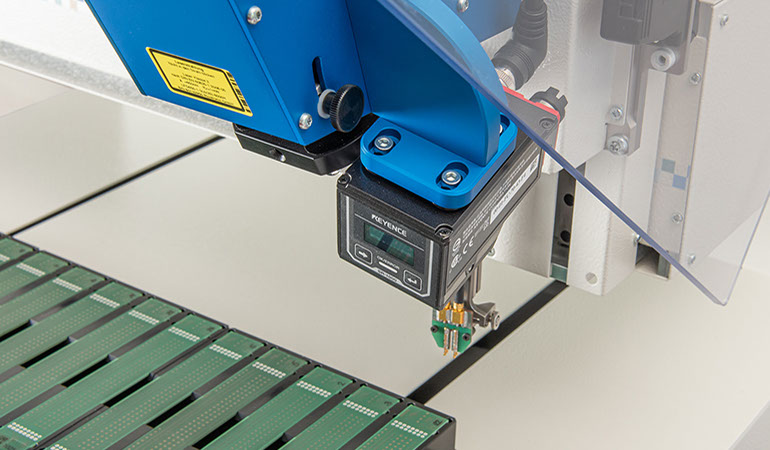

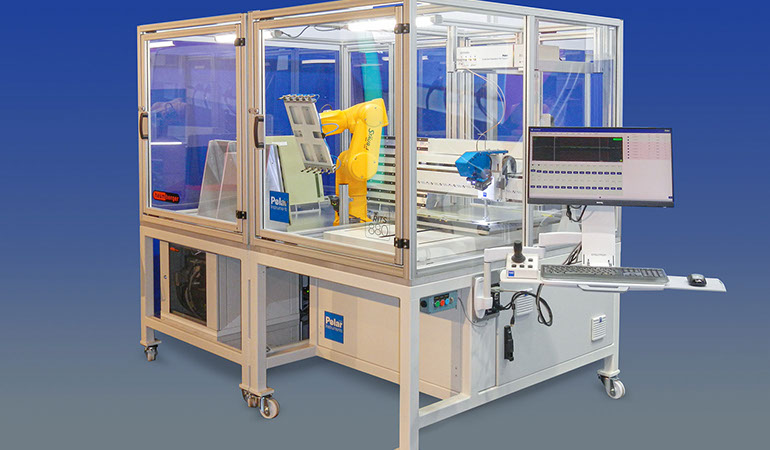

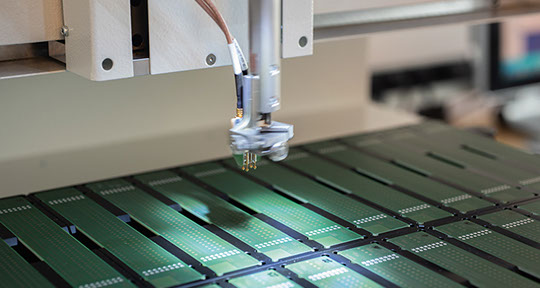

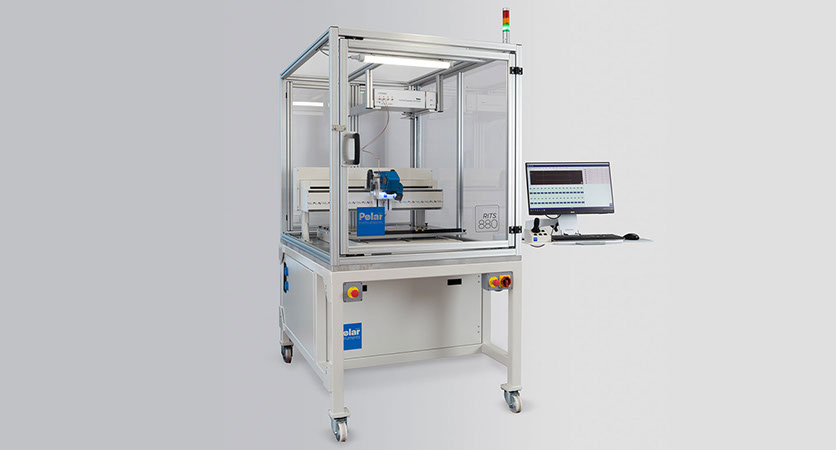

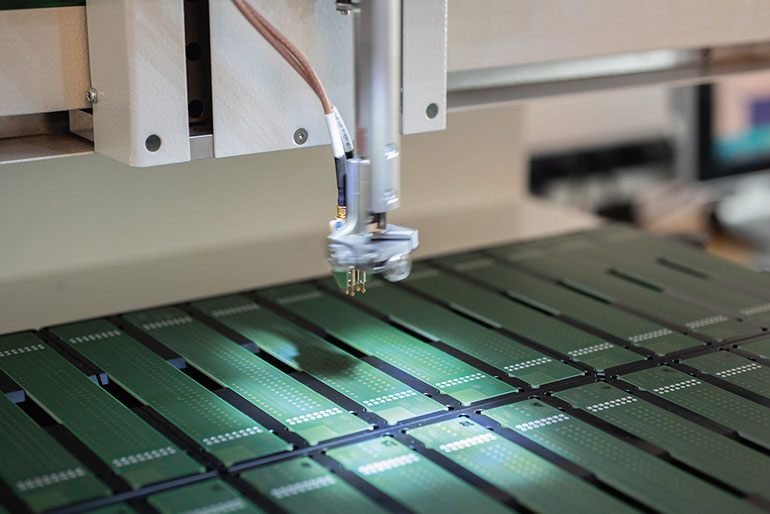

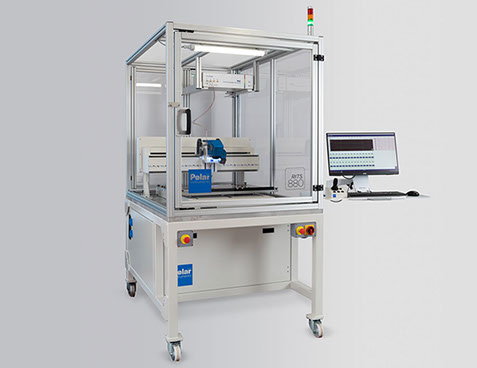

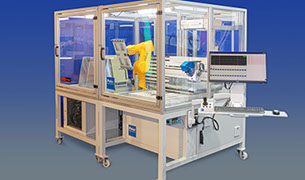

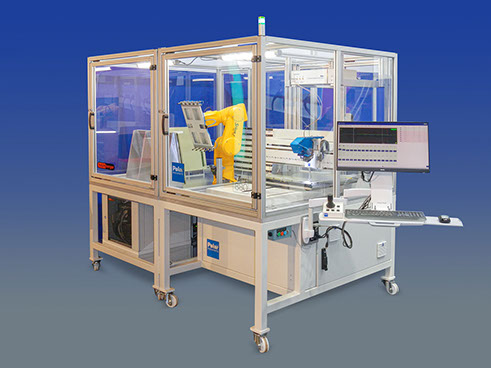

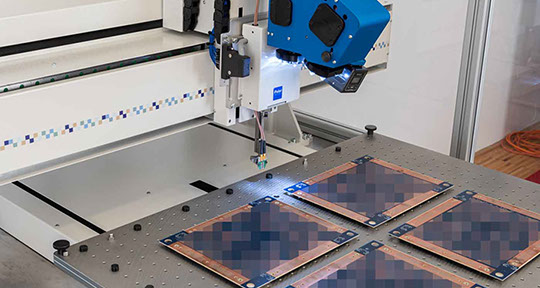

Automatisches Impedanz Testsystem für Leiterplatten & Testcoupons

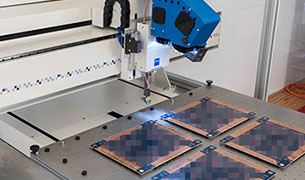

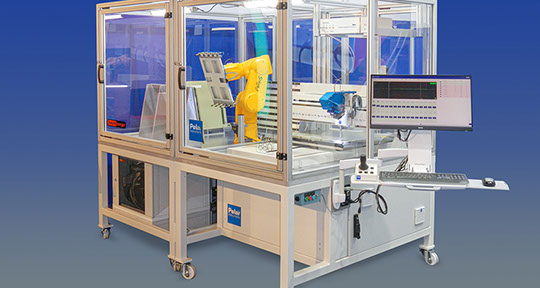

Als Antwort auf das erhöhte Volumen von impedanzkontrollierten Leiterplatten entwickelte Polar Instruments GmbH ein schlüsselfertiges System zur automatischen Impedanzmessung auf Leiterplatten und Testcoupons in der Fertigungsumgebung.

Broschüre download

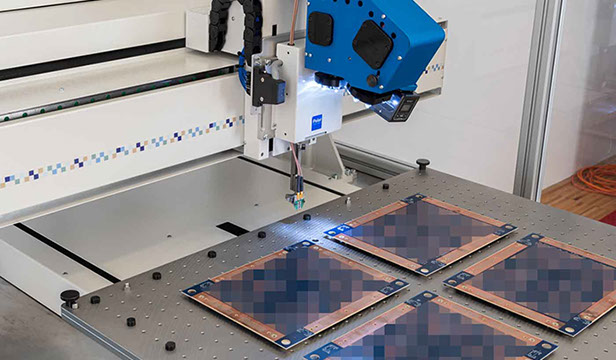

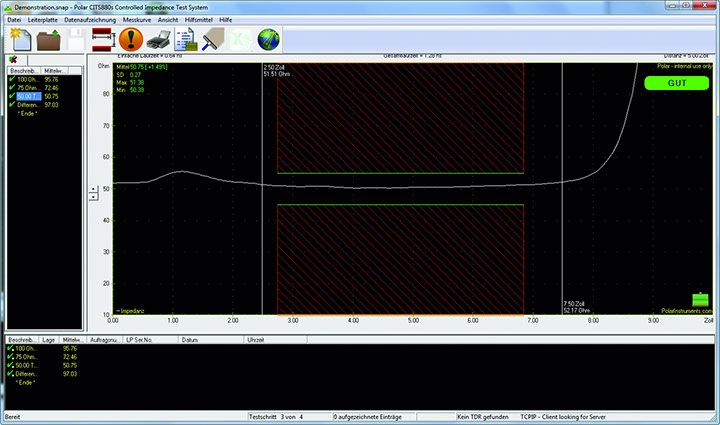

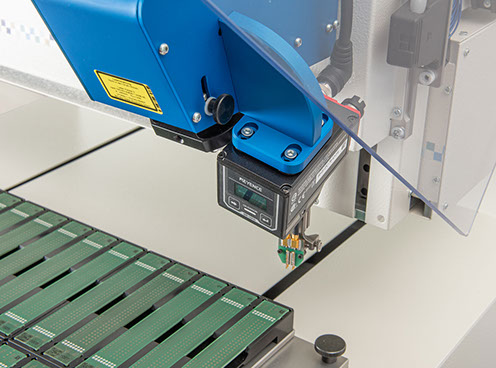

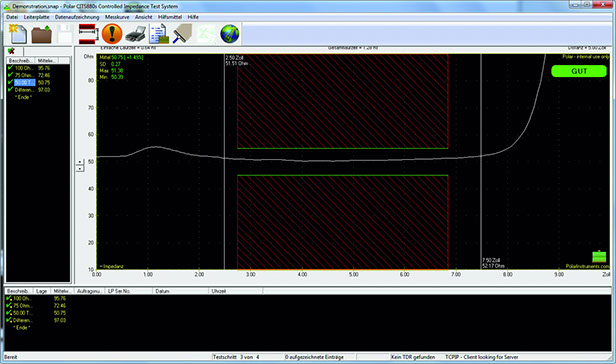

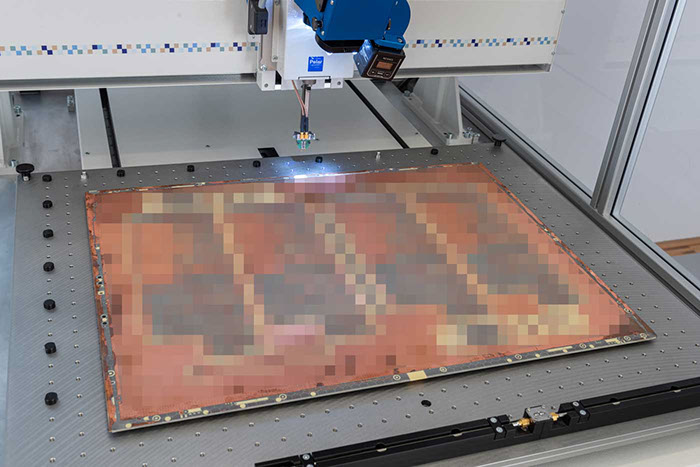

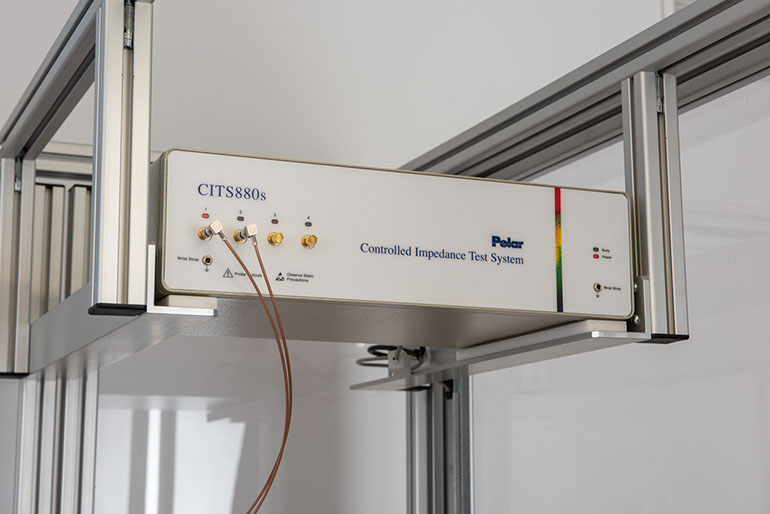

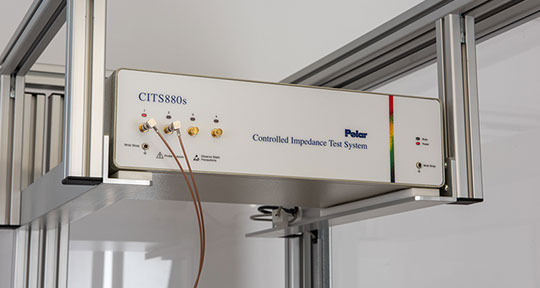

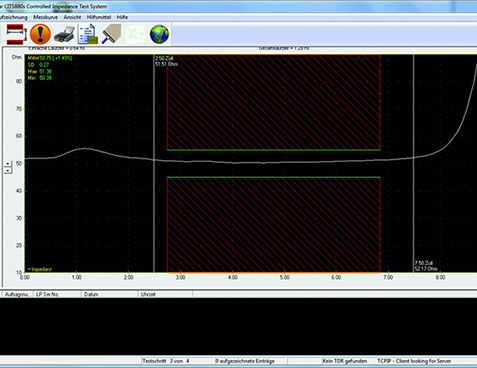

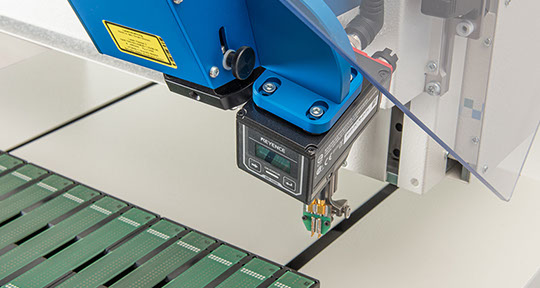

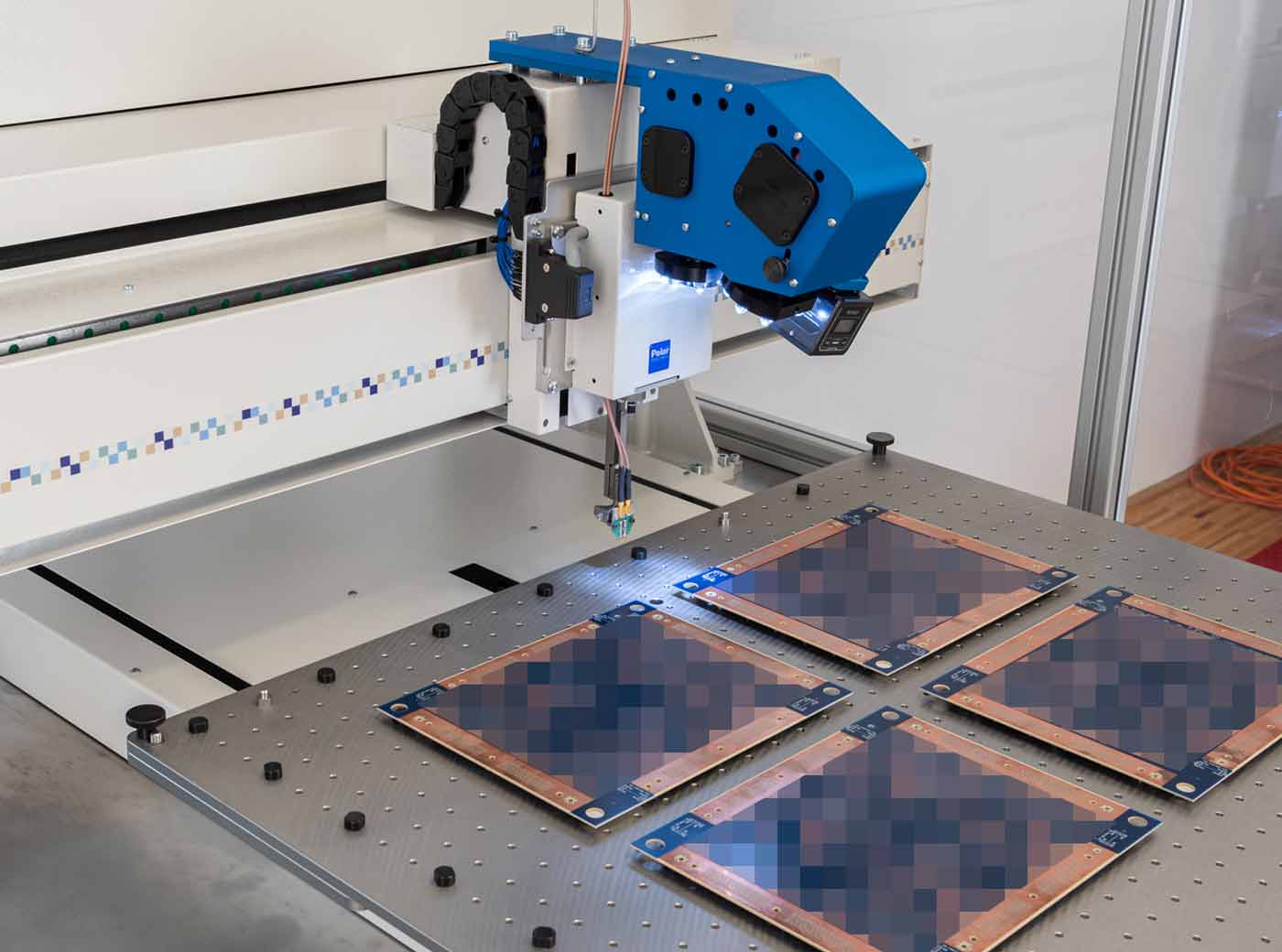

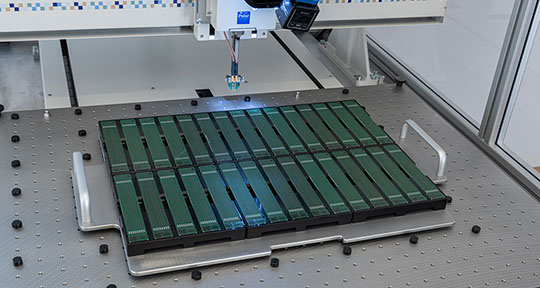

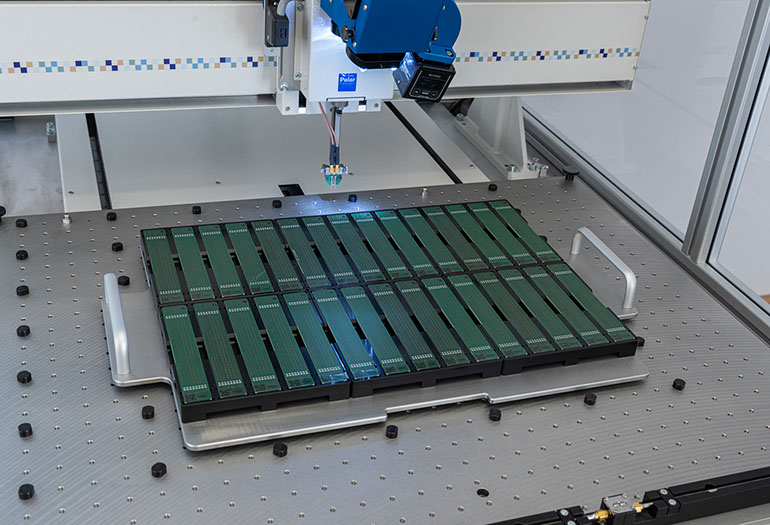

Das RITS 880 automatisiert das Industriestandardgerät CITS 880s (Controlled Impedance Test System) um schnelle und wiederholbare Serientests an Coupons und Leiterplatten zu ermöglichen. Das CITS880s beruht auf bewährter TDR Technologie und ist der weltweite Standard zur manuellen Impedanzmessung. Selbst wenn Sie nur geringe Erfahrung im Bereich der HF-Messungen haben, werden Sie rasch mit der Bedienung des RITS 880 vertraut sein. Das System wird von einer intuitiven Windows-Software gesteuert. Die Testeinstellungen sind einfach, die Ergebnisse werden in einem Standardformat gespeichert und können in einen optionellen Reportgenerator übergeben werden. Die Bedienungseinweisung kann in einem halben Tag erfolgen. High-Speed Speichertechnologie, schnellere Prozessoren, beschleunigte Grafik und schnellere Kommunikation erfordern höhere Systemspeicher-Bandbreite. Die wachsenden Anforderungen von Multimedia-Anwendungen und dreidimensionalen Grafikfunktionen in der PC-Technologie bedeuten, dass eine höhere Speicherbandbreite essentiell für die Erzielung der Systemleistung ist. Für die Leiterplattenindustrie besteht die Herausforderung nun darin, wiederholbare Prozesse für eine effiziente Serienfertigung dieser Technologie der nächsten Generation zu entwickeln. Mit einer durchschnittlichen Testzeit vergleichbar mit adapterbasierenden Systemen bietet die RITS 880 Flying-Probe Technologie ein Höchstmaß an Messgenauigkeit und Wiederholbarkeit bei niedrigen Gesamtkosten. Der Rüstaufwand für einen neuen Auftrag wird auf einige Momente für eine Programmeinstellung reduziert.

Das RITS 880 beruht auf der bewährten Zeitbereichsreflektometrie (TDR) um die Reflektionen steilflankiger Pulse zu erfassen. Auf NPL und NIST Standards rückführbare Präzisionseichleitungen stellen wiederholbare Messgenauigkeit für die Impedanzmessung sicher.



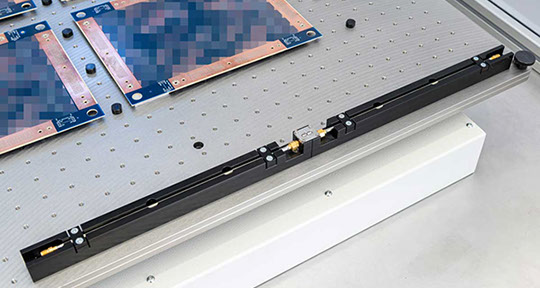

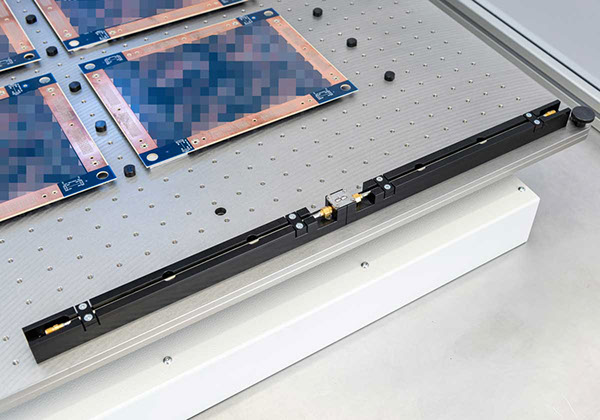

Sie können sich auf die Genauigkeit der Messergebnisse des RITS 880 verlassen, da das System mit rückführbaren Referenz-Eichleitungen kalibriert wird. Das System kann sowohl unsymmetrische als auch differentielle Messungen durchführen. Zusätzlich prüft das RITS 880 die differentielle Unbalance sowie die Odd- und Even-Mode Impedanz.

Alle von Polar verwendeten Eichleitungen sind auf NIST- oder NPL-Standards rückführbar. Die Mehrheit der weltweit 100 größten Leiterplattenhersteller setzt Polar zur Impedanzmessung ein.



Datenaufzeichnung und statistische Prozesskontrolle.

Das RITS 880 überprüft die charakteristische Impedanz an jedem Testpunkt, zeichnet die Ergebnisse auf und markiert die Baugruppe als „Pass“ oder „Fail“. Mittels des optionellen Datalog Report Generators (DRG), können die Daten statistisch verarbeitet und als Testprotokoll automatisch ausgedruckt werden. Die Aufzeichnungen umfassen Minimum, Maximum und Mittelwert sowie Standardabweichung zu jedem Fertigungslos und SPC-Werte wie Cp und Cpk. Alle Daten werden im ASCII-Format gespeichert und können somit in alle bekannten Analyse- und Auswerteprogramme importiert werden. Sie können Konformitätsprotokolle für Pass-Ergebnisse oder Gesamtprotokolle mit allen Daten für interne Aufzeichnungen und Analysen verfassen. Zur Generierung der Impedanz-Coupon-Gerberdaten steht der Polar CGen Coupongenerator zur Verfügung.  Wenn Sie bereits ein Polar 880s einsetzen, kann das RITS 880 als Aufrüstung für Ihr bestehendes Polar System angeboten werden. Kontaktieren Sie Ihren lokalen Polar Repräsentanten betreff Kompatibilität und Aufrüstoptionen. Dies ist ein wirtschaftlicher Weg, Ihre Impedanz-Testkapazität zu erhöhen und die bestehende Ausrüstung optimal zu nutzen. Das RITS 880 wird in zwei Konfigurationen angeboten:



• Stand alone, als Aufrüstung Ihres bestehenden CITS 880s

• Komplett mit CITS 880s - für Anwendungen mit unsymmetrischen und differentiellen Tests.
