Speedstack PCB

Speedstack PCB Impedanzberechnung und Lagenaufbau

Rasche und professionelle Lagenaufbaudokumentation im Handumdrehen. Speedstack PCB ist eine Bündellösung aus dem Si8000m Impedanzkalkulator und der neuen Speedstack Lagenaufbausoftware. Wenn Sie Impedanzberechnung mit Lagenaufbauten verknüpfen möchten, so bietet die Speedstack PCB eine Lösung mit Kostenvorteil gegenüber den Einzelpaketen.

Multilayer- Lagenaufbausoftware und Impedanzberechnung

Broschüre download





Speedstack PCB ist die ideale Lösung für Sie wenn Sie...



Berechnungen an impedanzkontrollierten Multilayern mit mehrfachen Impedanzmodellen durchführen:

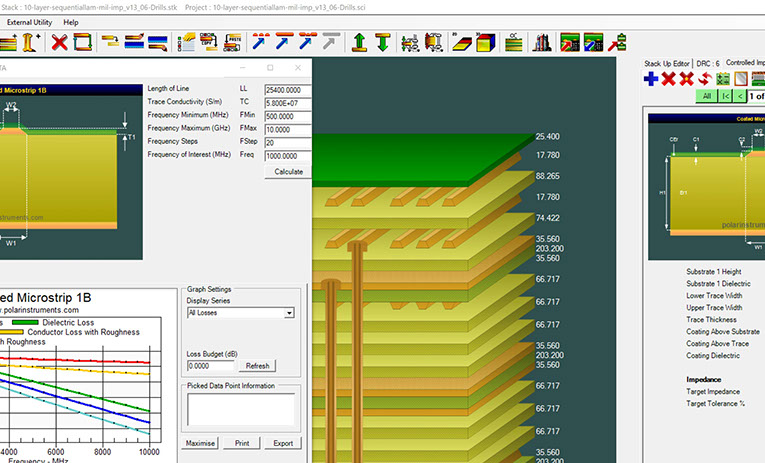

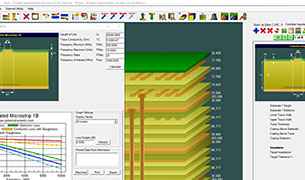

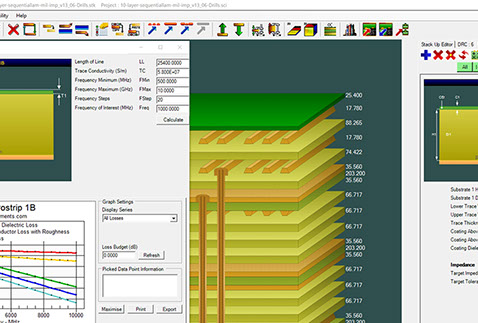

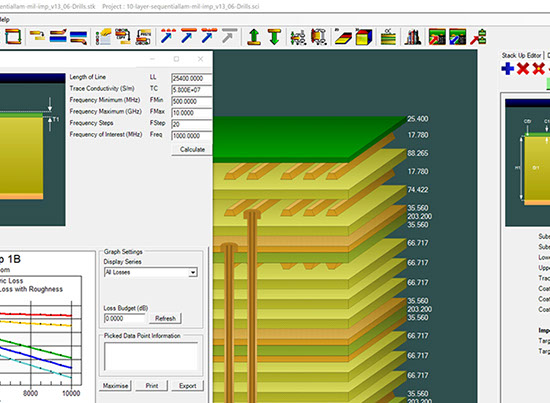

Sie müssen eine Änderung an Ihrem Lagenaufbau vornehmen - z.B. eine Materialtype ersetzen - und möchten sofort die Gesamtdicke, Leiterbreiten und Impedanzen neu berechnen. Durch die Schnittstelle zwischen dem Si8000m Field Solver und der Speedstack Lagenaufbausoftware können Sie die Impedanzwerte in einem Bruchteil der Zeit gegenüber konventionellen Methoden neu berechnen.



Falls die Leiterbreite angepasst werden muss, können Sie die neue Lagenaufbauinformation elektronisch an Ihre Kollegen weitergeben. Mit dem neuen Speedstack Viewer können Lagenaufbauten geöffnet und ausgedruckt werden. (Kostenlose 12-Monats-Lizenzen stehen von Polar zu Verfügung)

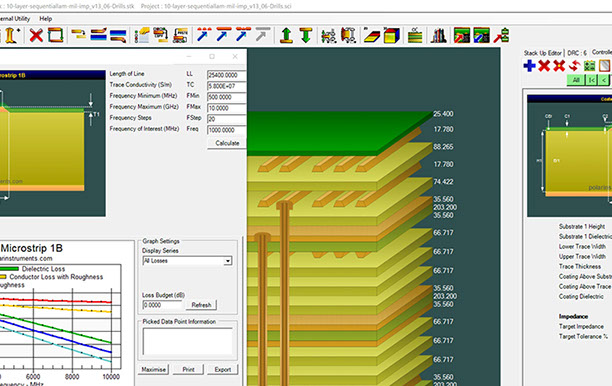

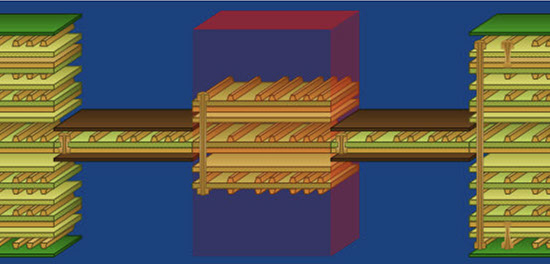

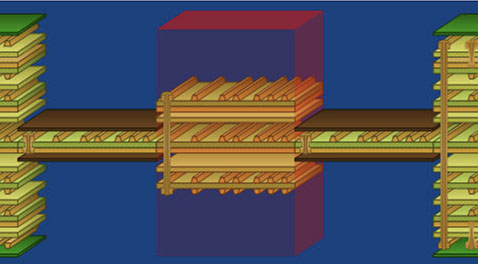

Die Polar Speedstack Leiterplatten-Lagenaufbausoftware bietet Ihnen eine professionelle Lösung zum Erzeugen von Multilayer-Lagenaufbauten. Speedstack ist eine einfach zu bedienende grafische Oberfläche, welche allen im Herstellprozess beteiligten Stellen eine detaillierte Dokumentation bietet und die korrekte Materialauswahl im Aufbau sicherstellt.

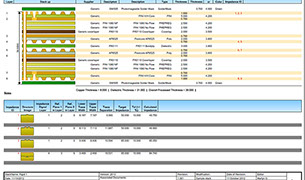

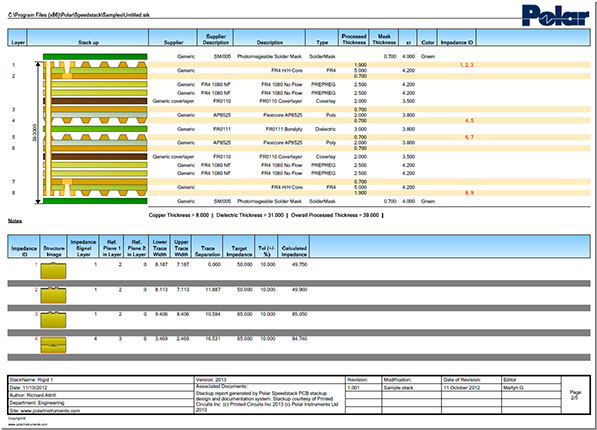

Kundenspezifische Ausdrucke:

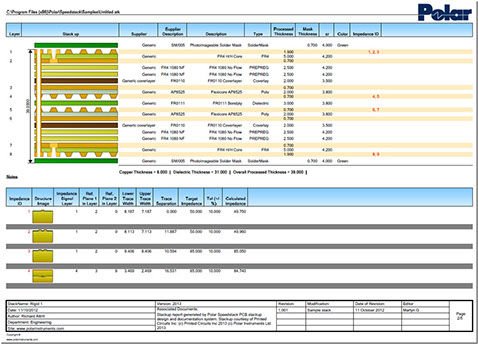

Der neue Report Writer bietet kundenspezifische Dokumentation nach Maß.



Design Rule Check:

Echtzeit-Design Rule Checks zeigen fehlerhafte Materialwahl, Kupfer-Unsymmetrie, RCC-Folien auf Innenlagen und weitere Designparameter.



Ihre Materialdatenbank:

Leiterplattenhersteller können eine eigene Datenbank mit häufig verwendeten Standardmaterialien und Lagerware anlegen. Informationen über Preise und Material-eigenschaften können hinterlegt werden. Diese Informationen stehen den Designer zur Verfügung, um die richtige Materialauswahl basierend auf den Kosten/Lieferzeit und Eigenschaften treffen zu können.

Eine umfangreiche Materialdatenbank aller namhaften Hersteller steht hier zum Download bereit.



Systemanforderungen

Eine Übersicht über die PC-Systemanforderungen finden Sie unter AP605
